Chapitre 2 :  schéma fonctionnel d’un ordinateur



  1.  Description générale d’un ordinateur
    1. Définition

 Un ordinateur est une machine commandée par des programmes. Elle est capable de coder, mémoriser, traiter et communiquer l’information.

  1. Type d’ordinateurs
 Micro-ordinateur  (Bureau …)
Mini-ordinateur  (Internet …)
Ordinateur  universel  (Armé …)
  1. Structure de base d’un micro-ordinateur

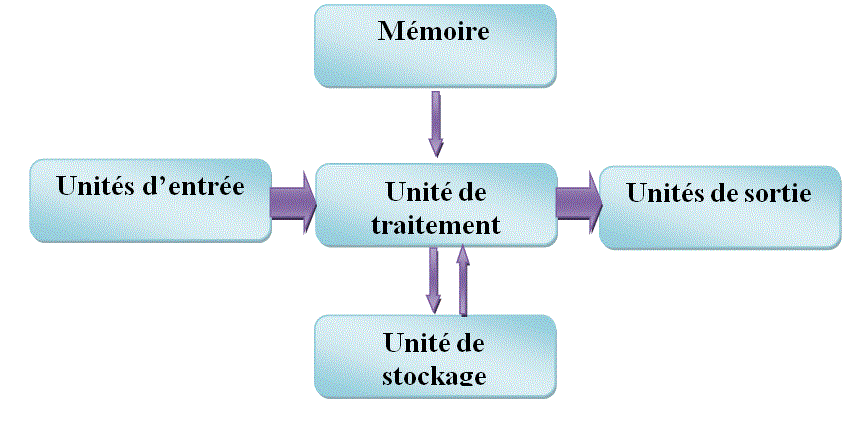

La structure de base d’un ordinateur peut se schématisé comme suit :


  1. Schéma fonctionnel d’un ordinateur
 (Figure 4     page 22)

Unités Matérialisées par
Unité de commande
+
Unité Arithmétique et logique
Microprocesseur
Mémoire Centrale RAM
ROM
Unités de Stockage Intérieur  (Disque Dur)
Extérieur (CD, disquette …)

  1. Caractéristiques et fonctions des constituants d’un ordinateur

Matériel Caractéristiques Fonctions
Microprocesseur (CPU) La marque
La fréquence (Hz)		 Commander (unité de commande)
Calculer (Unité Arithmétique et Logique)
RAM
(Random Access Memory)		 La capacité (MO)
Volatile
En lecture et écriture (RW)		 Stocker temporairement les informations


ROM (Read Only Memory) La capacité (O)
En lecture seulement ( R)		 Conserve les informations nécessaires au démarrage de l’ordinateur
Disque Dur La capacité (GO) Stocker les informations d’une manière permanente

  1. Périphériques et Interfaces d’Entrée / Sortie
    1. Les périphériques
Un périphérique est un composant de matériel informatique assurant la communication entre l’ordinateur et le monde extérieur.
On distingue en particulier : les périphériques d’entré, les périphériques de sortie et les périphériques de stockage
  1. Les périphériques d’entrée
Sont les périphériques qui permettent l’entrée des informations
Ex : scanner, souris, clavier,…
  1. Les périphériques de sortie
Sont les périphériques qui permettent la sortie des informations
Ex : imprimante, Graveur, Ecran…
  1. Les périphériques de stockage
Sont les périphériques qui permettent de conserver les informations
Ex : Clé USB, CD-Rom, Carte mémoire,…
  1. Unités d’entrée sortie (Recherche des élèves)
Les périphériques d’entée/sortie communiquent avec l’unité centrale par des interfaces d’entrée/sortie.
Exemples : carte son, carte graphique, port USB.
  1. Carte mère (Recherche des élèves)
 Les différents composants électroniques de l’ordinateur sont architecturés autour d’une carte principale appelée carte mère. (Voir la page 31)
    Récapitulation
Le schéma fonctionnel d’un ordinateur (Figure 7 page 30)
Conclusion:« La performance d’un ordinateur dépends de sa configuration matérielle. »
Définition : La configuration matérielle d'un ordinateur est l'ensemble de ses caractéristiques techniques
 A: La vitesse de microprocesseur( le cerveau de l'ordinateur)
B: la capacité de la RAM
C : la capacité du disque dur
